智能戒指PVD前置点胶工艺详解

智能戒指作为微型化全天候穿戴设备，钛合金、医用不锈钢壳体是主流基材，PVD真空镀膜是实现首饰级外观、耐磨抗敏的核心表面工艺。PVD工序需经历超声波强清洗、等离子轰击、120~180℃高温真空沉积，高温、酸碱清洗液、等离子离子冲击极易损伤戒指内部PCB、传感器、电池模组，同时充电触点、光学窗口、内环绝缘区域需保留基材本色，禁止镀上金属膜层。

行业主流标准化生产链路为：壳体加工→PVD前置保护点胶→清洗前处理→真空PVD镀膜→撕除保护胶→电子组装密封点胶→成品测试。

PVD前置点胶区别于组装阶段的密封点胶，属于临时遮蔽保护工艺，是衔接金属壳体加工与镀膜工序的关键过渡制程，直接决定镀膜良率、电子元器件存活率与产品功能稳定性，本文系统拆解其工艺原理、分类应用、制程管控与行业发展前景。

一、PVD前置点胶核心定义与两大工艺定位

1. 工艺本质

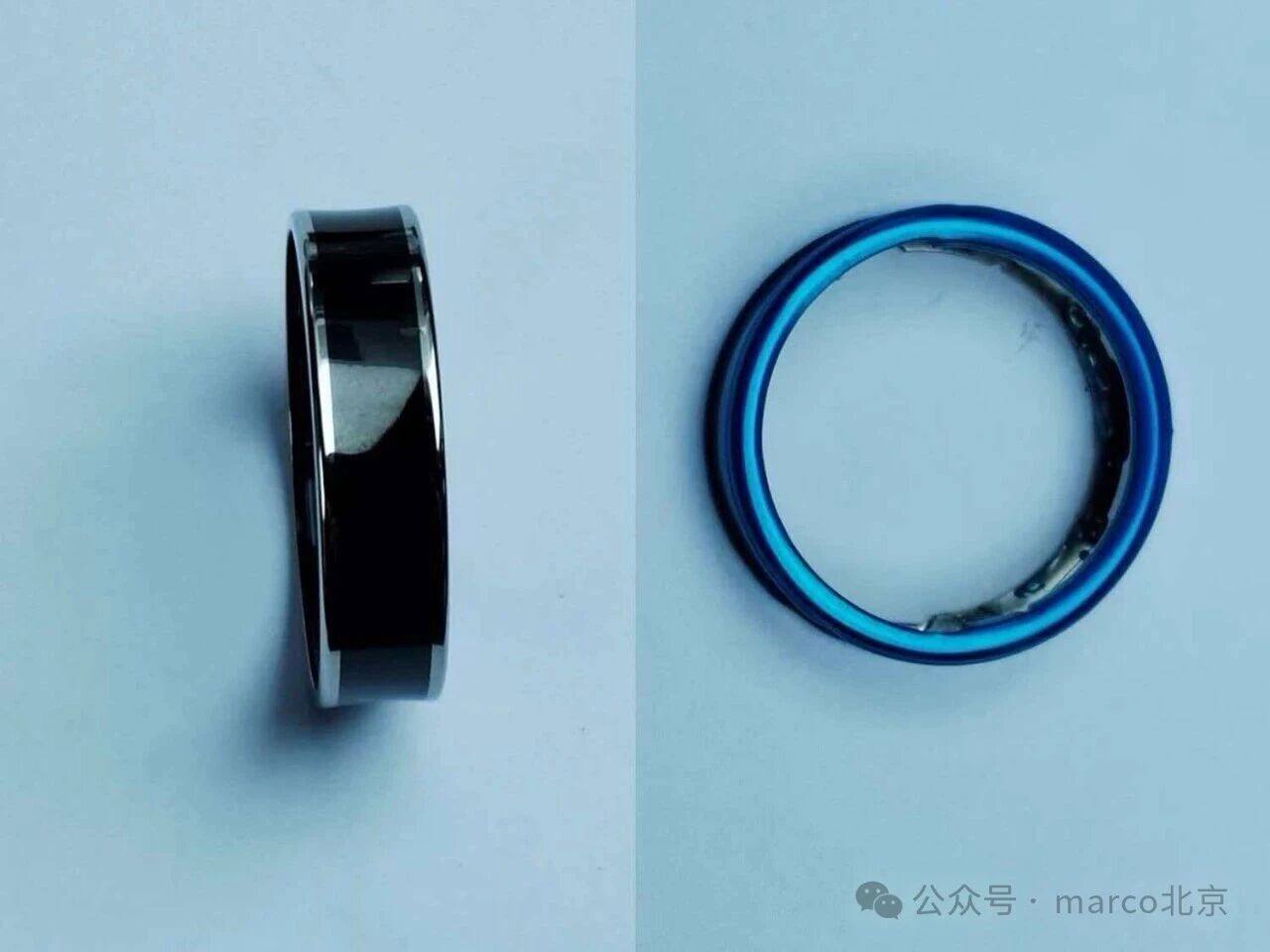

PVD前点胶采用五轴视觉喷射点胶设备，将耐高温、低挥发、可剥离UV临时保护胶精准涂布在智能戒指壳体非镀膜区域，形成20~50μm致密保护膜层，经UV固化后隔绝清洗药剂、高温、等离子溅射；镀膜完成后通过热撕、水溶剥离完整去除胶层，无残胶、无基材腐蚀，保留原始金属基底质感。

2. 与成品组装密封点胶核心区分

二、智能戒指PVD前置点胶四大核心应用场景与功能价值

场景1：充电触点区域遮蔽保护（量产最高频需求）

智能戒指内环设置金属充电触点，若PVD膜层沉积在触点表面，会大幅提升接触电阻，导致充电断连、充电功率衰减、磁吸对位失效。

工艺方案：视觉定位环形触点轮廓，闭环线状点胶完整覆盖触点区域，UV快速固化形成隔离保护层。

核心价值：镀膜后撕胶露出纯金属导电基底，触点导电性能100%保留，杜绝镀层造成的充电故障，不良率降低90%以上。

场景2：光学传感器窗口遮光/防镀膜遮蔽

血氧、心率、体温光学传感窗口为透光区域，PVD金属膜会完全遮挡光路，造成健康监测数据漂移、测量失灵。

工艺方案：围坝式面点胶全覆盖透光镜片基底，精准控制胶边公差±0.02mm，不溢出到外观装饰面。

核心价值：隔绝金属离子沉积，保障光学透光率，医疗级监测精度不受镀膜工序干扰。

场景3：内环绝缘、标识区域分区遮蔽

戒指内环刻蚀型号、序列号激光标识、绝缘隔离带，品牌要求保留基材哑光金属本色，不镀彩色PVD膜层；同时内环绝缘区域镀膜后会形成导电回路，造成电路短路风险。

工艺方案：跟随戒指弧形曲面动态跟随点胶，覆盖内环指定区域，外环外观装饰面完全裸露用于镀膜上色。

核心价值：实现内外分区双色差异化外观，同时规避内环导电短路隐患，满足品牌外观定制需求。

场景4：壳体开孔、螺纹结构防腐蚀防护

戒指侧边传感器开孔、充电槽、固定螺纹槽在超声除油、酸洗活化过程中极易藏液腐蚀钛合金基材，产生氧化斑、针孔缺陷，导致PVD镀层脱落。

工艺方案：微量填充点胶封闭狭小缝隙，阻隔清洗液渗入腔体内部，镀膜后剥离无残留。

核心价值：消除深孔藏液腐蚀缺陷，提升PVD膜层附着力，杜绝镀层起泡、掉皮批量不良。

三、PVD前置点胶标准全工艺流程

步骤1：壳体前预处理（点胶前洁净管控）

钛合金/不锈钢壳体经CNC抛光后，无尘车间超声波脱脂清洗，去除切削油、抛光蜡，热风烘干；环境温湿度恒定18~28℃、湿度40%~60%，全程防静电管控，避免粉尘、静电污染粘接面。

步骤2：视觉定位与治具固定

环形专属翻转治具装载戒指壳体，360°视觉相机扫描环形轮廓、触点、窗口坐标，系统自动生成点胶轨迹，五轴联动平台适配弧形戒指曲面，杜绝漏点、溢胶。

步骤3：高精度喷射点胶

选用低压喷射阀，定量输出耐高温可剥离UV保护胶，胶层厚度精准控制20~50μm；窄边区域采用细线状点胶，大面积窗口采用面涂覆，胶量误差控制±3%以内，无拉丝、无气泡。

步骤4：UV快速固化

365nm紫外灯隧道固化，8~15秒完全硬化，胶层硬度达标，具备耐酸碱、耐高温特性；杜绝未固化胶在清洗、真空炉中溶解挥发污染靶材。

步骤5：PVD全制程耐受

固化完成壳体转入PVD产线：超声清洗→酸洗活化→真空装炉→等离子轰击→140~180℃磁控溅射镀膜，胶层全程稳定不软化、不脱层、低挥发不污染真空腔体与靶材。

步骤6：镀膜后剥离除胶

镀膜完成冷却至常温，采用热撕工艺（60℃烘箱软化）或水溶浸泡剥离保护胶，剥离后酒精超声清洗，无残胶、无基材变色，露出洁净金属基底。

步骤7：外观与附着力全检

3D光学检测仪检测遮蔽区域有无镀层残留、外观面有无缺镀、划痕，盐雾测试验证膜层附着力，合格壳体转入电子组装工序。

四、适配智能戒指PVD制程的专用胶水核心技术指标

普通密封胶无法适配PVD高温真空环境，前置保护胶必须满足六大硬性指标：

1. 耐高温低挥发：180℃真空环境不软化、低CVCM可凝挥发物，避免污染靶材造成镀膜麻点；

2. 可完整剥离无残胶：UV固化后形成弹性胶膜，撕除后金属表面无胶质残留，无需强溶剂清洗；

3. 耐化学腐蚀：耐受脱脂剂、硝酸混合活化酸液长时间浸泡，不溶胀、不渗透；

4. 超薄均匀涂覆：最小胶宽0.05mm，适配微型戒指狭小触点、光学窗口；

5. 无金属离子析出：不含镍、铬等重金属，符合RoHS穿戴环保标准；

6. 快速量产固化：UV秒级固化，适配自动化流水线，提升单日产能。

五、PVD前置点胶工艺解决行业量产痛点

1.无遮蔽直接镀膜，触点、窗口功能失效

未做保护点胶的裸壳体PVD后，导电触点、光学窗口覆盖金属膜，整批产品电路、传感器报废，返工成本极高；前置点胶可一次性规避95%功能不良。

2.人工贴膜遮蔽效率低、公差大

传统人工贴高温保护膜适配环形曲面难度大，易翘边、溢镀，单枚耗时15秒；自动化视觉点胶单枚仅需2秒，定位精度提升10倍，适配月产百万级大批量生产。

3.清洗液渗入缝隙腐蚀基材，镀层脱落

壳体开孔、螺纹缝隙无胶封闭，清洗药剂残留造成基底氧化，PVD膜层附着力骤降，出现批量掉膜客诉；填充点胶完全隔绝液体渗入，提升镀膜良品率至99.2%以上。

4.真空高温下保护材料挥发污染设备

普通耐高温胶带在真空炉释放有机挥发物，沉积靶材表面，导致镀膜出现针孔、色差；专用低挥发UV保护胶无挥发污染，延长PVD靶材使用寿命，降低设备维护成本。

六、技术迭代与市场应用前景

1. 市场需求持续扩容

全球智能戒指2025-2030年复合增长率超29%，钛合金医用级穿戴设备成为主流，品牌对外观双色、分区镀层、高精度传感的需求持续上涨，倒逼PVD前置遮蔽工艺全面普及；Oura、华为、小米、三星等头部厂商已全线导入自动化PVD前点胶工序，替代传统人工贴膜。

2. 工艺技术三大迭代方向

（1）一体化喷射点胶设备普及

传统三轴点胶无法适配环形曲面，五轴联动视觉喷射点胶机成为产线标配，支持360°无死角曲面涂覆，适配多圈号、多款式智能戒指柔性生产。

（2）复合功能保护胶升级

新一代抗菌耐高温保护胶同步上市，剥离后壳体表面残留抑菌成分，兼顾镀膜保护与穿戴卫生；低温可剥离胶适配陶瓷基材智能戒指，拓宽工艺适配范围。

（3）全链路自动化整合

点胶、UV固化、PVD上下料一体化产线逐步落地，实现壳体上料→点胶→固化→镀膜全自动流转，减少人工干预，进一步降低制程不良。

3. 细分赛道延伸应用

除消费级健康戒指外，二类医疗监测戒指、商务交互智能指环、老年安全监测戒指均采用钛合金壳体+PVD外观工艺，PVD前置点胶工艺同步向下游医疗穿戴、工业智能指环延伸，市场应用边界持续拓宽。

七、总结

PVD前置点胶是智能戒指金属壳体镀膜阶段不可替代的前置精密制程，区别于后期电子密封点胶，其核心价值在于临时遮蔽防护，同步解决镀膜工序带来的功能失效、基材腐蚀、外观瑕疵、量产低效四大行业难题。

随着智能戒指向微型化、医疗级、高颜值差异化外观发展，耐高温、高精度自动化前置点胶工艺将成为穿戴制造工厂标准化标配，胶水配方、多轴视觉点胶设备、一体化产线配套技术也将持续迭代，支撑整个智能穿戴表面处理行业品质与产能升级。

来源：marco北京

为促进AI智能戒指领域的技术交流、资源对接与产业合作，艾邦建立智能戒指产业交流群，欢迎智能戒指品牌方、方案商、芯片及传感器厂商、健康算法与App服务商、微型电池及无线充电企业、FPC厂商，以及钛合金、陶瓷、环氧树脂、PVD表面处理、精密结构件、封装测试和ODM/OEM制造企业加入，共同探讨健康监测、AI分析、交互控制、材料工艺与量产应用等产业发展方向。

会议预告：AI智能戒指产业发展论坛（2026年12月10日 深圳）

1、暂拟议题：

2、联系方式：

报名方式1：加微信并发名片报名

陆雪娜：15817337805（同微信）

邮箱：ab010@aibang.com

报名方式2：在线报名

报名链接：

https://www.aibang360.com/m/100327
